ISG、IRG、IHG立式管道泵

ISG立式管道离心泵型号定义：

ISG立式管道离心泵结构简图：

序号	部件名称	序号	部件名称
1	叶轮	5	端盖
2	泵体	6	叶轮螺母
3	机械密封	7	泵轴
4	挡水圈	8	电机

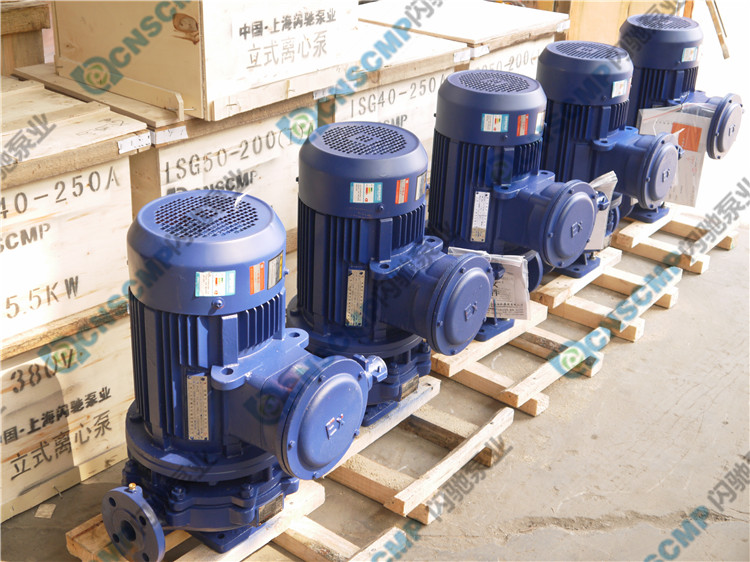

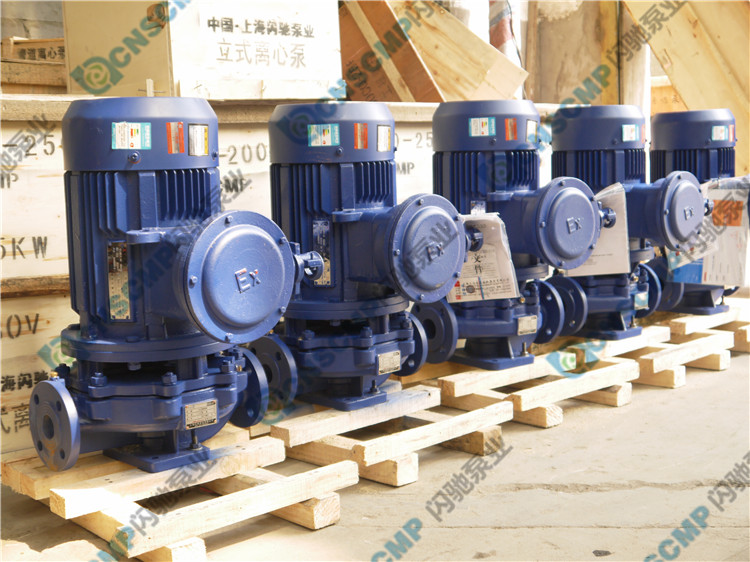

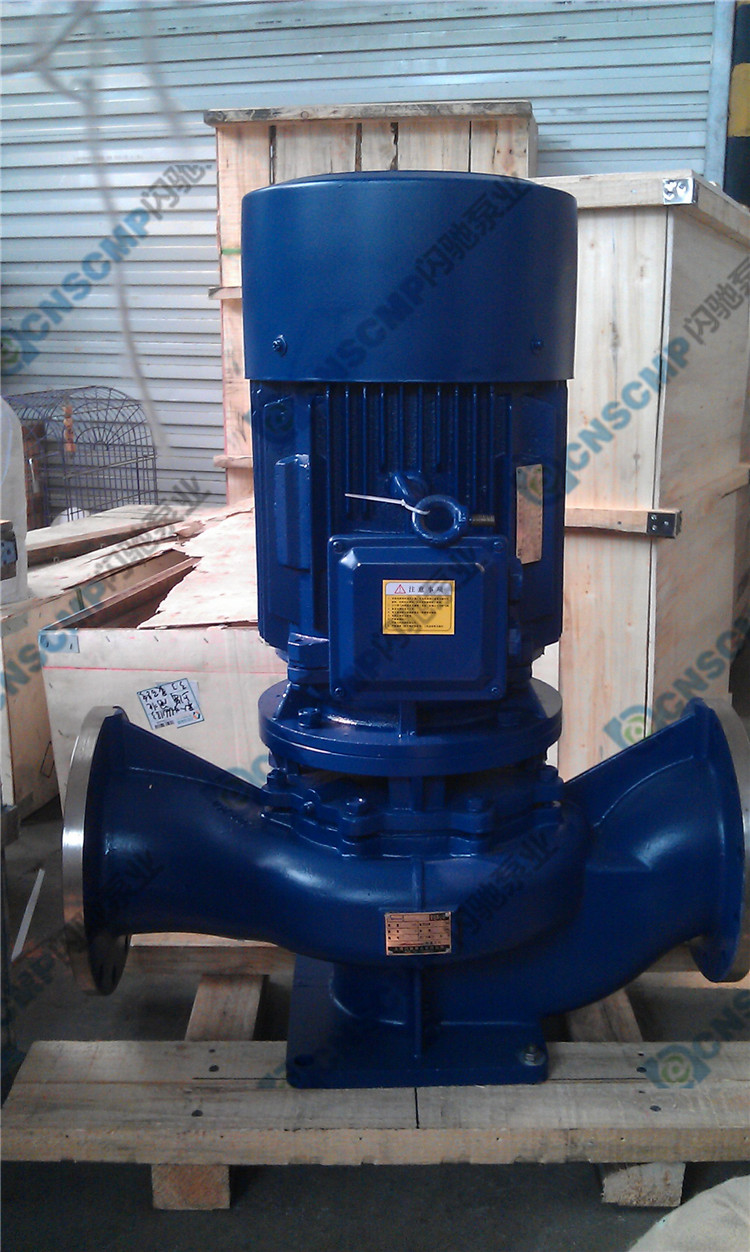

                    （立式管道泵配防爆电机）

                    （GRG带冷却装置耐高温管道泵）

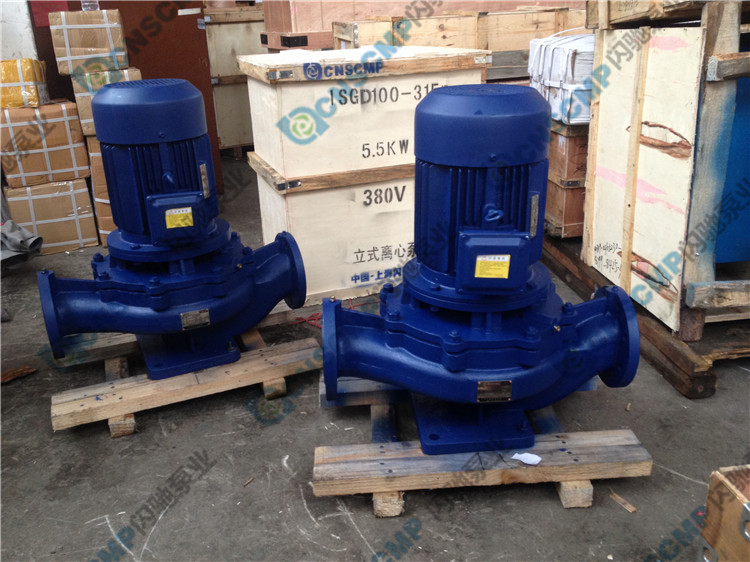

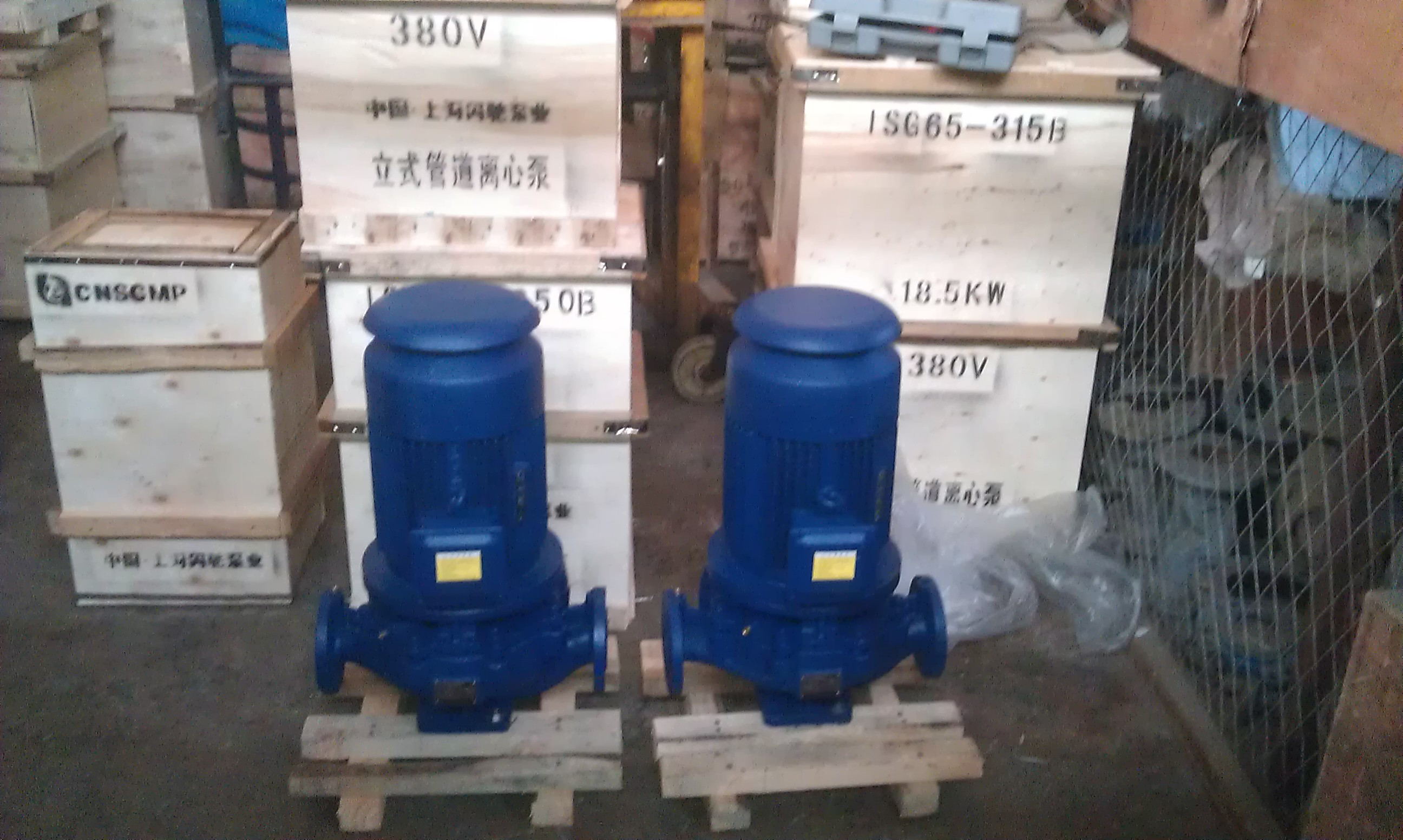

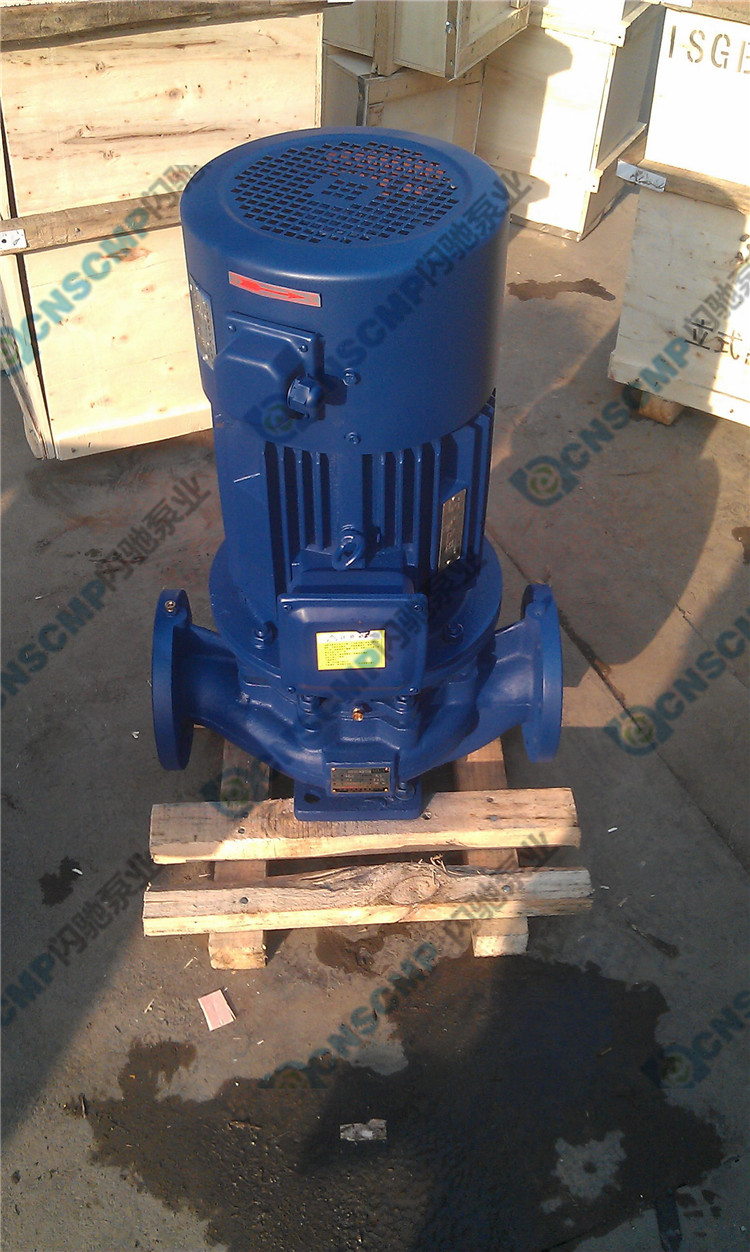

                   （ISG铸铁材质立式管道泵配普通电机）

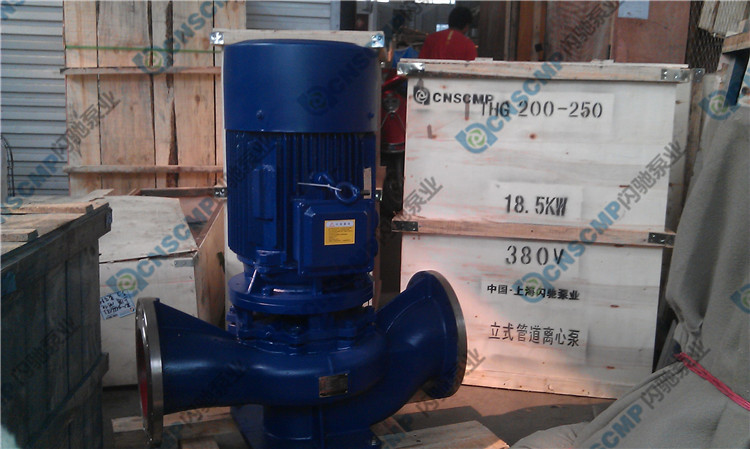

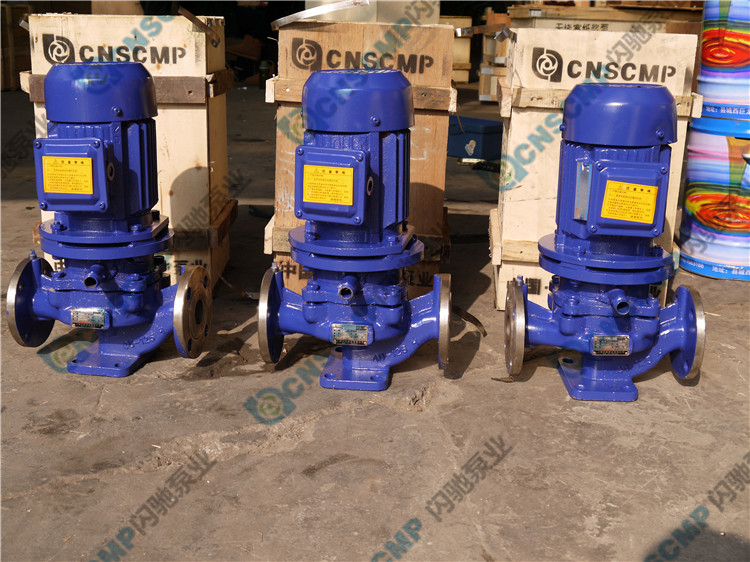

                  （IHG不锈钢立式管道泵）

                 （ISG变频立式管道泵）

一、ISG立式管道离心泵产品概述:
  ISG立式管道离心泵，是本单位科技人员联合国内水泵专家选用优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在ISG型基础上派出适用热水、高温、腐蚀性化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。

1、吸入压力≤1． 0MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。
